雙作用撥叉式氣動執行器-選型-技術資料

撥叉式氣動執行器結合自身技術優勢，保留了原產品優良的高性能構造和技術特點，是一款新型的具有良好性能的氣動執行機構。

具有靈活的模塊化組合設計，氣動模塊、液壓模塊、手動模塊可根據現場情況任意選擇、更替。分雙作用、雙作用兩種作用形式，適用于蝶閥、球閥、旋塞閥等做90°角行程的閥門控制。

雙作用撥叉式氣動執行器工作參數：

回轉角度：0-90°

輸出扭矩：雙作用：600~260000Nm/彈簧復位：600~100000Nm

工作壓力：氣動：0.3-0.7MPa/液動：20MPa

工作溫度：標準：-20~+80℃/高溫：-15~+150℃/低溫：-40~+80℃

雙作用撥叉式氣動執行器高強度、精小型設計：

全天候防護性中心箱體模塊采用球墨鑄鐵材質、確保了足夠的強度，活塞式及傳動撥叉式提供了的扭矩輸出特性。

雙作用撥叉式氣動執行器手動功能：

獨立的側向手動裝置是閥門或者執行器非常重要的一個部件。我們有手動方式滿足不同的需求。手動方式有絲杠，齒輪、離合式齒輪、液壓手動等方案。

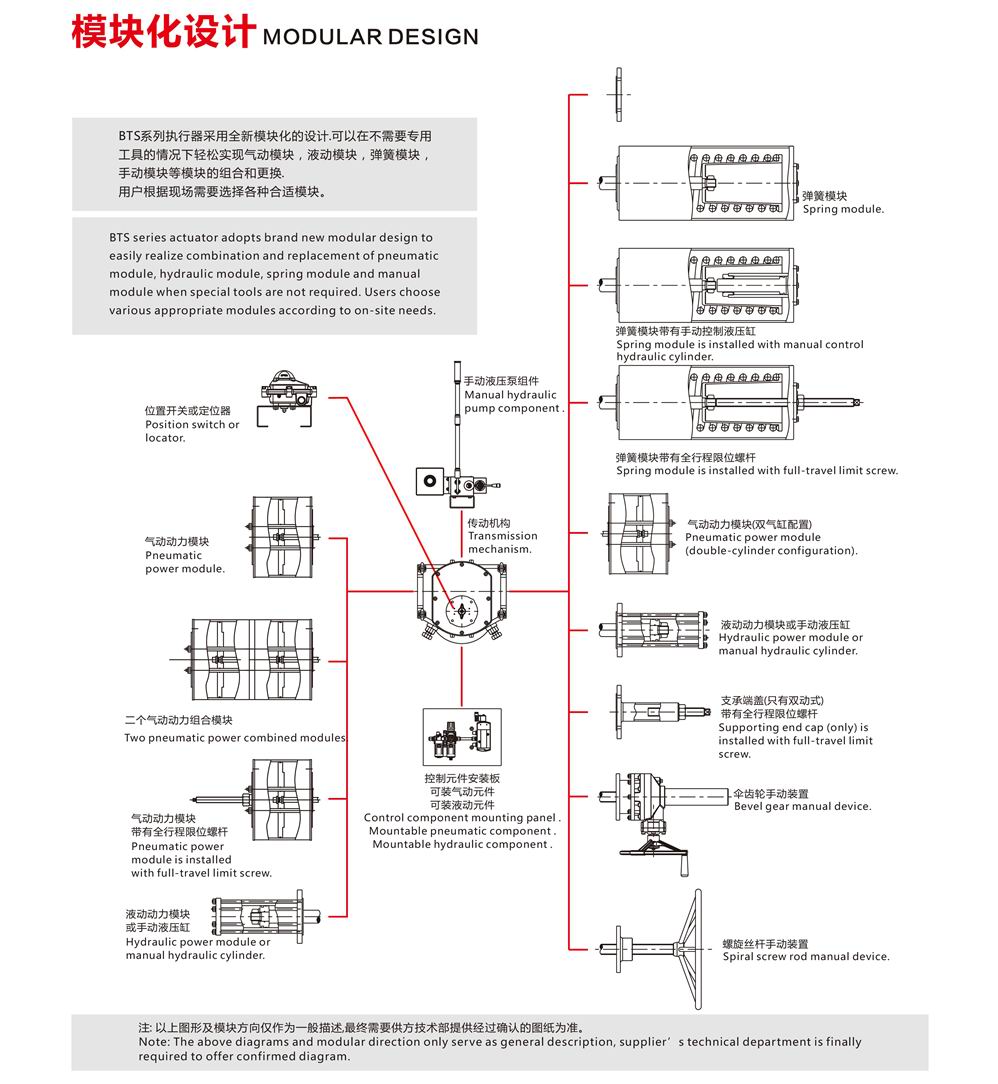

雙作用撥叉式氣動執行器模塊設計：

采用了模塊化設計，中間箱體有8個規格，氣缸或者液壓缸可以單面安裝也可以雙面安裝。

需要緊急切斷的工況，可以在箱體一側安裝一個彈簧復位模塊。模塊化設計的部件具有可替換,可倉儲等特性，可以滿足較短的供貨周期。

雙作用撥叉式氣動執行器傳動效率高：

經過精磨的活塞桿、導向桿以及自潤滑的軸承保證限度地將輸入的動力傳遞給閥門，大大提高傳動效率，同時使得活塞桿的徑向載荷最小。

雙作用撥叉式氣動執行器產品拓展:

可以提供多種驅動方式的閥門執行器，包括低氣壓、高氣壓氣動、液動和氣液聯動等。

雙作用撥叉式氣動執行器控制方案：

氣動控制系統是任何閥門和執行器的一個重要組成部分。在氣路控制方面具豐富的經驗，滿足客戶。有開關、調節和緊急切斷等各方面的要求。氣路系統可以安裝在一個面板上或者控制箱內，可以安裝在執行器上或者單獨放置。

雙作用撥叉式氣動執行器彈簧模塊：

帶有特殊的鎖緊螺母能夠彈簧震動時松動或脫落，預裝式彈簧模塊，消除了意外釋放的彈力。解除了潛在的危險，防止失誤操作。該模塊為創新設計，安全，方便拆卸及安裝。利用彈簧空間，可以將手動控制液壓缸，巧妙內藏。

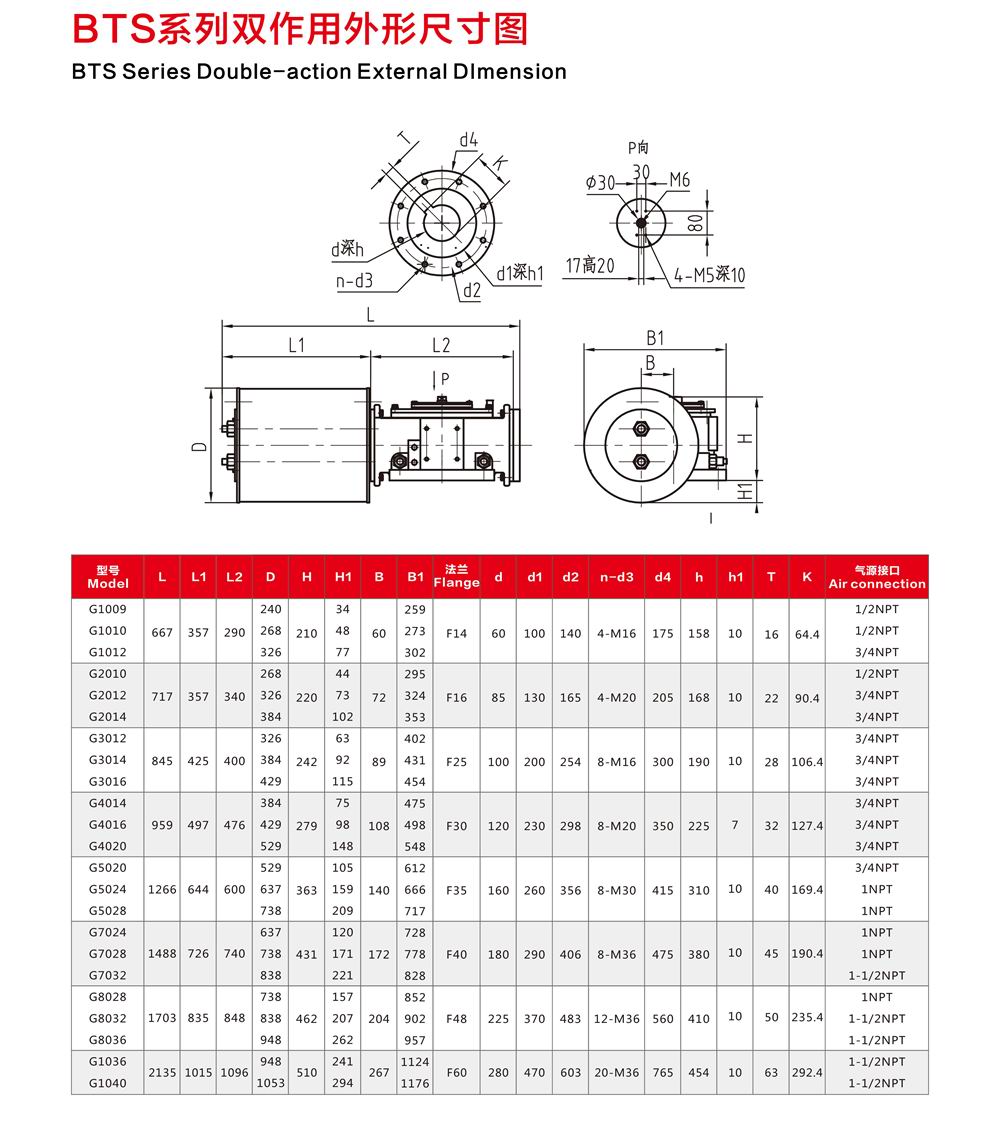

 雙作用撥叉式氣動執行器外形尺寸圖：

雙作用撥叉式氣動執行器結構特點：

驅動軸的輸出附件接口全部相同，符合NAMUR。所有NAMUR的附件均可快速方便連接安裝。

雙作用撥叉式氣動執行器防水防護：

符合|P66和|P67防護，各零部件的連接處均配有O型圈，能有效防止水分進入殼體內部，經受短時間浸水，用戶根據場合需要進行選擇。材質橡膠密封圈及PFA包裹密封圈滿足工況使用。

雙O形密封圈及導向環設計，確保氣缸模塊的穩定性及性。

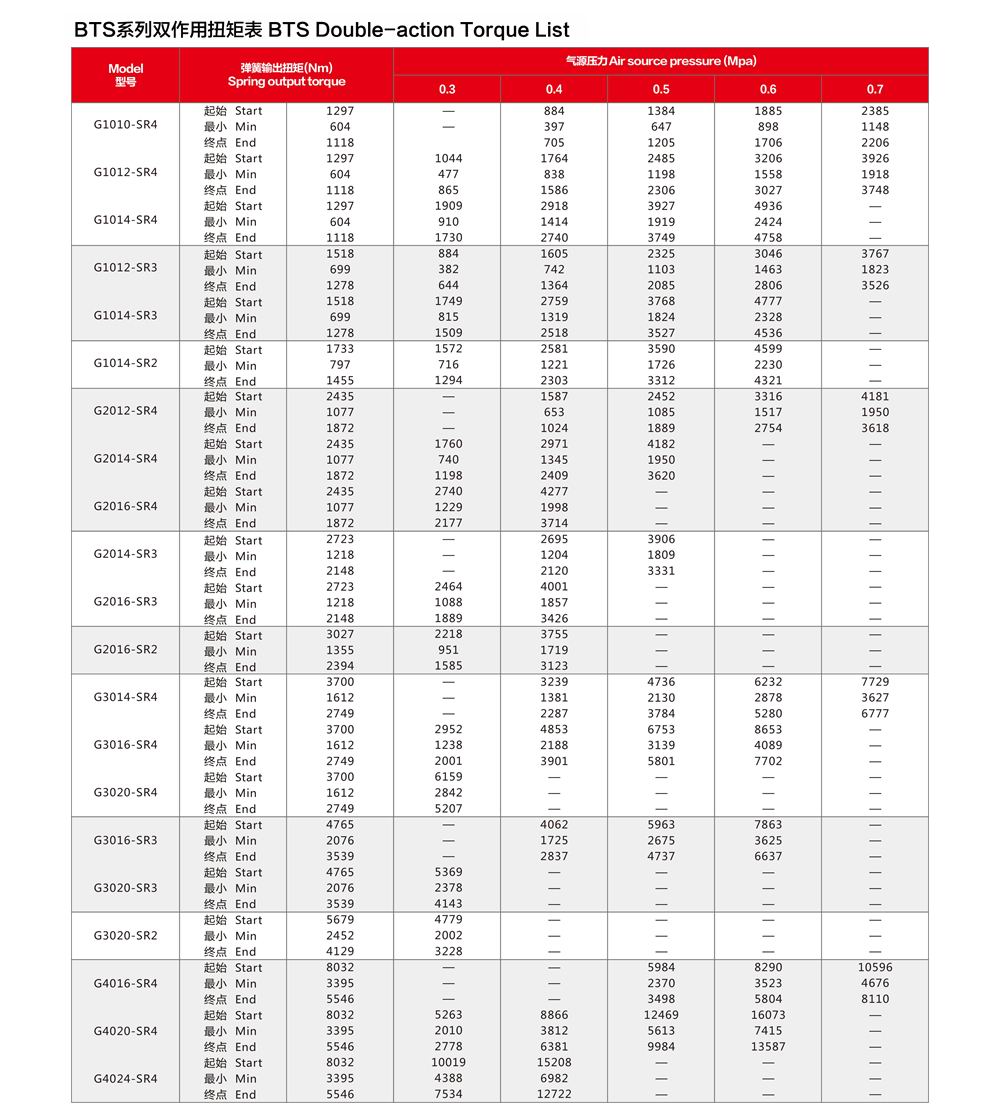

雙作用撥叉式氣動執行器扭矩表：

雙作用撥叉式氣動執行器導桿滑塊裝置：

以導桿作為支撐，滑塊滑動式推動撥叉轉動輸出軸，工作平穩，此設計主要有效縮減尺寸及重量。球面桿萬向調節機構，即使彈簧軸和活塞軸的軸心線不對準的情況下，也能夠通過球面桿自動調整。

雙作用撥叉式氣動執行器自潤滑軸承：

采用低摩擦、長壽命復合材料，避免了金屬與金屬的直接接觸，維修更換簡單方便。

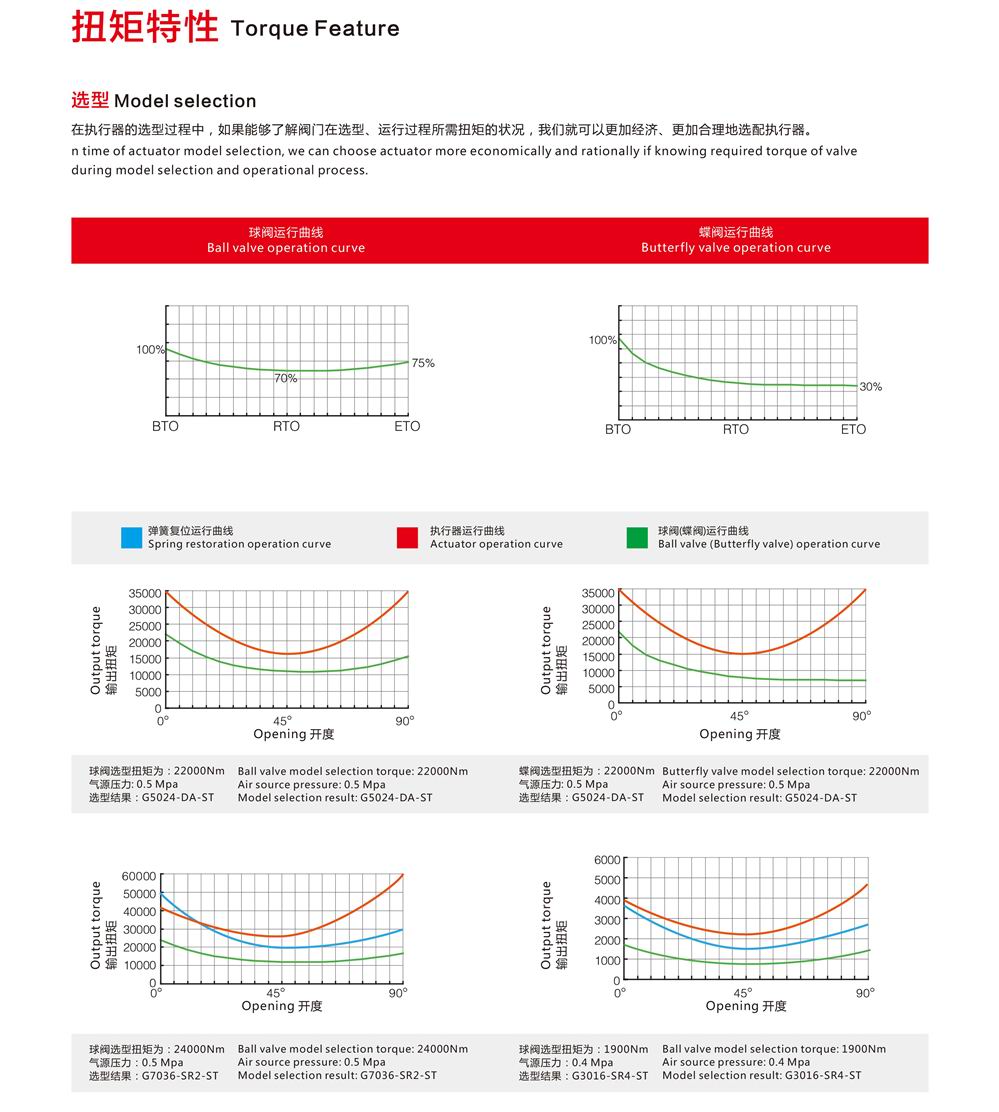

雙作用撥叉式氣動執行器扭矩特性：

雙作用撥叉式氣動執行器閥門安裝：

底部與閥門連接法蘭的尺寸符合|SO 5211。

雙作用撥叉式氣動執行器機械限位：

兩個獨立的行程調節螺釘可以進行方便，精確±5°的調節開、關位置。

雙作用撥叉式氣動執行器傳動箱模塊：

可以提供G和GF兩種傳動箱模塊。G傳動箱能夠提供起點和終點相同的輸出力矩，更符合類似球閥的力矩需求，GF傳動箱能夠提供更大的起始輸出扭矩，更符合類似蝶閥的力矩需求。

雙作用撥叉式氣動執行器內置拉桿：

更加體現整體性，拉桿不會腐蝕，使用壽命更長，而且還對活塞起了定位導向作用。
