氣動執行器-角行程-單動式-雙動式

氣動執行器是一款改進后的創新性產品，綜合了技術和實用材料開發改進而成。相較于其他產品，NARSPT系列突破性的轉移限位螺絲位置到對面，解決特殊情況下附件無法安裝問題。

納思公司秉持高質量、高可靠性，產品設計符合標準：標準ISO 5211，DIN3337和VDE3845以及互換性良好且符合NAMUR標準。

NARSPT氣動執行器高性能動作、準確度高，表面以優越的新涂料保護，表現出優異之防腐技術，產品應用范圍更廣。

可選擇雙動(D)、單動(S)，同時多種規格的執行器滿足客戶各種要求。

NARSPT氣動執行器應用范圍：球閥、蝶閥等。

氣動執行器設計:

采用了新型的齒輪齒條傳動機構,綜合了目前最新的氣動執行器技術和應用材料,基于豐富的現場安裝和產品應用經驗創新設計而成。經過充分的實踐證明,我們的產品具有以下優點:

氣動執行器特點：

高性能和高可靠性

全面符合最新國際規范

更多的適用規格和更高的性價比

更好的工業造型更適合各種應用環境。

氣動執行器結構:

1、一體式通用緊湊設計：

同型號的雙作用和彈簧復位執行機構,具有相同的缸體和端蓋可通過增加或拆除彈簧來進行現場轉換,減少產品備件型號極大地方便了用戶的現場應用。

2、全面符合最新的國際規范：

包括ISO5211、DIN3337和VDI/VDE3845等。完全支持 NUMAR標

準具備良好的可互換性,便于安裝電磁閥、限位開關等相關附件。

3、采用雙活塞齒輪齒條的結構設計：

具有結構緊湊、使用壽命長、動作迅速等優點。安裝位置對稱的設計可通過簡單的活塞對調方式來簡易地改變轉向。

4、外部的2個獨立行程調節螺釘：

能夠方便而精確地在2個方向上進行±4°的調節。從而使執行機構在全開和全關的位置與閥門位置保持一致。

5、齒條和活塞上的復合軸承以及導向環：

可確保操作精確、低摩擦及長壽命,并可有效防止輸岀軸斷裂。

6、軸承導向一體化齒輪設計：

提高了安全性,并采用鍍鎳處理,抗斷裂性能更好,使用壽命更高。

7、齒輪和齒條上的高精度齒形：

使得齒輪和齒條的嚙合間隙更小,傳動更精確,輸出功率更大。

8、壓制的鋁質缸體：

內部和外部都采用了防腐措施,氣缸內表面經過了細磨處理使得摩擦系數更低,產品使用壽命更長。

9、組合式預負荷彈簧座

具有特殊鍍層的彈簧適用于各種場合,更安全、更抗腐蝕。

10、高質量的軸承：

密封性好且摩擦系數低、使用壽命長,適用溫度范圍廣。

11、內外部均采用高品質的不銹鋼緊固件：具有良好的長期抗腐蝕能力。

12、帶NAMUR標準槽的多功能位置指示器：

既提供了簡單清晰的可視化指示,并能夠方便地連接標準通用的各類傳感部件。

所有輸出軸都配有縮減尺的四方輸出軸

氣動執行器選用范圍、附件以及質量管理:

選用范圍：

A、所有規格的執行機構可按要求提供304或316不銹鋼輸出軸。

B、對于高溫和低溫的應用場合,所有執行機構均有對應的氟橡膠和硅橡膠O型圈,并配合使用特殊潤滑劑。 C、除了標準的平行四方和對角四方的底部輸出軸,還可以提供鍵式和平頭式輸出軸,或按用戶指定方式提供。

質量管理：

符合ISO9001體系規范。

每一個單獨執行機構在出廠前都進行了測試,并提供一個獨特的序列號以便于辨識和跟蹤。

每一個執行機構都用一個適當?shù)挠布埾浒b,為了對執行機構的保護和辨認,每一個紙箱上都有充分詳細的標識。

氣動執行器可選用的附件：

支架 ·連接件

電磁閥 ·限位開關盒

接近式傳感器

齒輪箱(手輪機構)

定位器

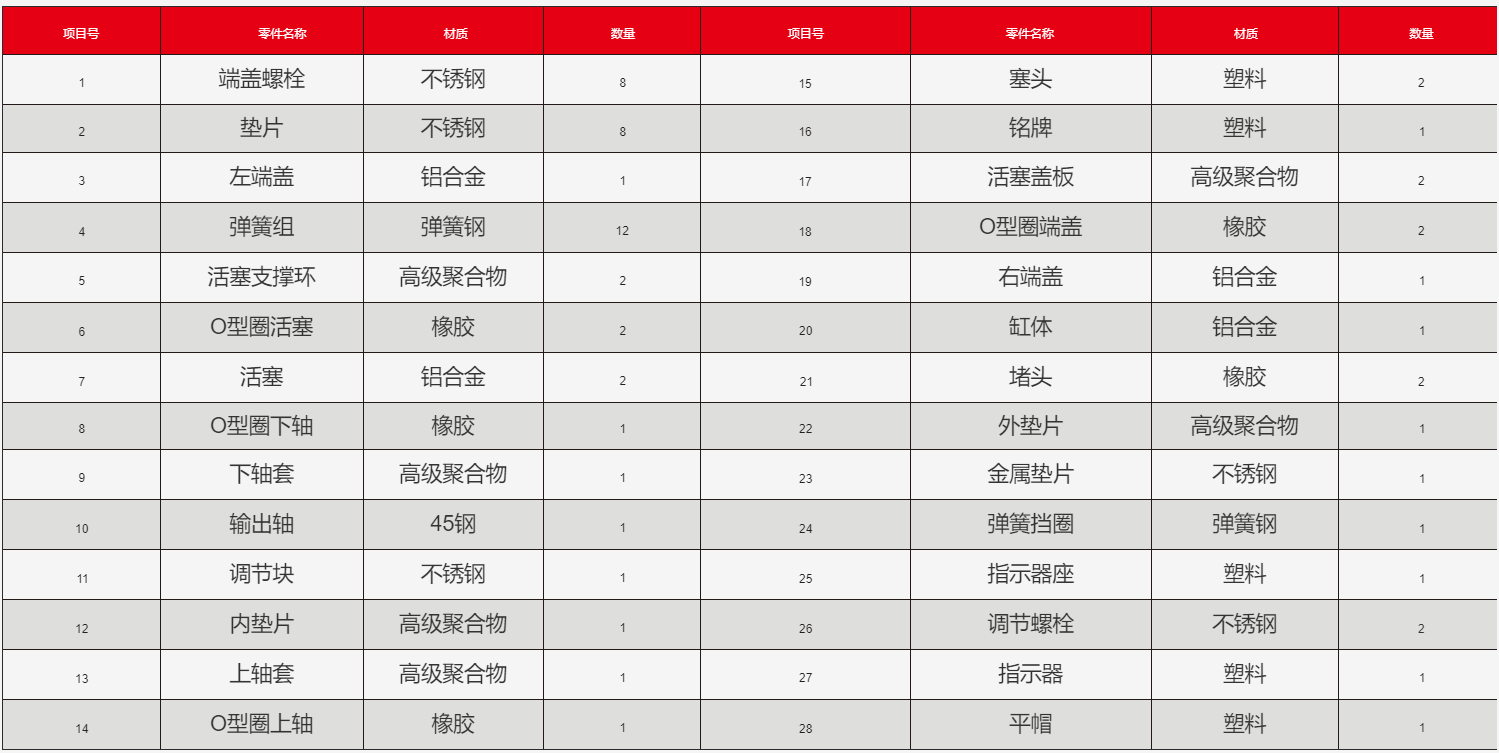

氣動執行器零部件材料表：

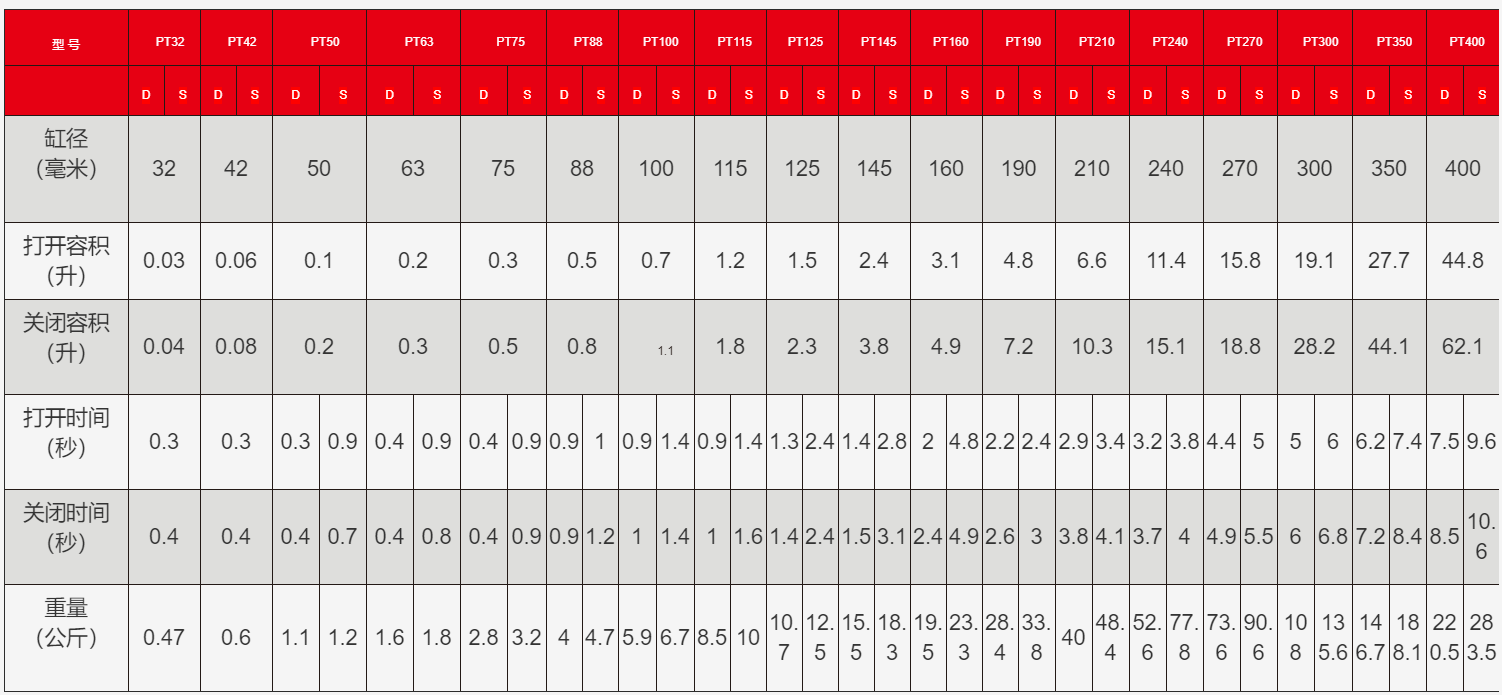

氣動執行器技術數據（公制）

注：(A)執行機構以上的動作時間在下列實驗條件下所測得

1.對于執行機構32至160

(1) 室溫 (2) 執行機構的行程是90o

2.對于執行機構190至400

(1) 室溫 (2) 執行機構的行程是90o

(3)電磁閥的通徑為4mm流通能力為Qn400升/分 (4)氣管內徑為6mm (5)中性干凈空氣 (6)氣源壓力5.5巴 (7)執行機構不帶任何負載

(3)電磁閥的通徑為12mm流通能力為Qn5100升/分 (4)氣管內徑為8mm (5)中性干凈空氣 (6)氣源壓力5.5巴 (7)執行機構不帶任何負載

注意：在現場一個或多個參數與以上不同，動作時間也會不同。

耗氣量取決于供氣壓力、開關行程、體積及動作次數,計算方法如下：

升分鐘=氣缸體積(打開容積+關閉容積)X

氣源壓力(Kpa)+10.13 101.3

X動作次數/分鐘
